ZX-680 全自动高速端子插件机技术参数:

◆适用行业：

汽车电子行业、电源行业、家电行业等

◆设备主要功能：

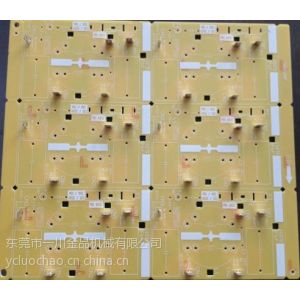

本设备用于把卷装或散装的端子、铜片等，通过插件头自动准确高效的插入到电路板（PCB）上，并使其具有附着强度功能的设备。

◆设备参数：

设备尺寸         2250 L * 1600 W * 1600 H

机械重量         1000kg

工作气压         6+-0.5kg/cm2

电源             220V/60Hz/2.4KW

噪音             80分贝

使用温度         5-40度

湿度             10-90% RH（空气中没有结晶水珠即可使用）

周围环境要求     没有腐蚀气体

作业台移动尺寸   X 680mm, Y 370mm 多方向 / X 580mm, Y 370mm 双方向

作业台移动速度   22.5m/min

PCB电路板        500 * 350 Max

插件速度         200PCS/min

电路板安装时间   3-4秒

插入元件对象     散装端子、卷装端子、铜片等

插件头数量       标配1-2个工作头

孔位校正方式     机器视觉系统校正

电脑控制系统     Intel酷睿i3中央处理器 Windows XP操作系统

显示系统         15英寸彩色液晶显示器

供料系统         卷装or 散装

◆设备特点：

1． 进出板架采用双马达、铝合金成型轨道、手轮丝杠宽度快速调节。

2． 出板架配置无杆气缸。

3. 设备采用高清CCD镜头精准定位，插入精准度高。

4. XY平台采用松下伺服及THK丝杠。

5. 5级调速及多个动作延时设置。

6. 零件设计合理，加工精密，多用烤漆镀硬铬。

7. 设备可连接自动上板、下板机，一人同时可操作5台设备.。

8. 更换产品规格简单快速，作业员一般5-10分钟内可完成。

9. 具有插入检测及自动补插功能。
